Calculo Driver para fita LED

Calculo Driver para fita LED Funções do Driver

Para que os LEDs possam funcionar corretamente o Driver adequado deve fornecer as seguintes funções:

Converter a corrente alternada em corrente contínua de AC para DC;
Transformar a tensão da rede 127V ou 220V em 12V ou 24V;
Filtrar os ruídos, reduzindo a ondulação na tensão retificada;
Ter isolamento entre os circuitos de proteção contra eventuais curtos-circuitos na saída;
Tensão de saída regulada e estabilizada, independente da variação da tensão de entrada 90 a 240V;
No caso de alimentação de múltiplos LEDs, prover a variação proporcional da tensão, entretanto mantendo a corrente do circuito em série constante;

Como funciona fita de Led

Chamamos de Módulo de LEDs um produto que tenha os LEDs montados em uma placa ou fita, transformando em um conjunto que permita ser utilizado para iluminar ambientes com o auxílio de uma luminária ou não.

É o caso das fitas de Led, que são instaladas diretamente no local, podendo iluminar sancas, rasgos de luz no teto ou paredes, como prateleiras e móveis.

Fonte de Alimentação – Tensão Constante

Quando uma fita de led indicar que seu funcionamento é tensão constante, quer dizer que poderá ser ligado em paralelo.

Ligação em paralelo é o que acontece na maioria das instalações elétricas. Por exemplo, nas residências, o par de fios passa pela tomada, pela lâmpada e segue sempre em paralelo para ligar outras.

Calculo Driver para fita LED Passo a passo detalhado:

Como calcular a potência de Fonte/Driver para Fitas LED

Obtenha os dados da fita: Verifique na embalagem ou no fornecedor:
- Potência por metro (W/m) (Ex: 10W/m).
- Tensão da fita (V) (geralmente 12V ou 24V).
- Metragem total que você usará.
Calcule a Potência Total (W) da fita:
- Potência Total (W) = (W/m) x Metragem (m).
- Exemplo: 10 W/m x 5 m = 50 W.
Adicione a Margem de Segurança (20-30%):
- Consumo com Folga = Potência Total x 1.2 (ou 1.3 para mais segurança).
- Exemplo: 50W x 1,2 = 60W.
Escolha o Driver:
- Tensão (V): Deve ser a mesma da fita (Ex: 12V).
- Potência (W): Deve ser igual ou superior ao valor com folga (Ex: um driver de 60W ou mais).
- Corrente (A): Você também pode calcular a corrente: Corrente (A) = Consumo com Folga (W) / Tensão (V).
- Exemplo: 60 W / 12 V = 5 A. Você precisaria de um driver de 12V com 5A ou mais.

Atenção

É importante observar as especificações da fita de LED para garantir que a tensão da fonte de alimentação esteja de acordo com a tensão necessária para alimentar a fita de LED. Uma fonte de alimentação com tensão (V) mais alta pode causar sobrecarga na fita de LED, o que pode levar ao mau funcionamento ou, até mesmo, queimar os componentes da fita de LED.

Calculo Driver para fita LED A iluminação de fitas de LED acontece graças aos chips, diodos que emitem luz e existem em diferentes tamanhos e modelos. Cada modelo de chips tem um consumo diferente relativo a sua potencia.

CHIP 2835

CHIP 3014

imagem mostra um LED de montagem em superfície (SMD), que é uma pequena fonte de luz eletrônica. É um componente quadrado e plano, com cerca de 2 a 5 milímetros de lado. A maior parte da superfície superior é coberta por uma cúpula amarela/laranja opaca, que é o material de fósforo que converte a luz azul do chip interno em luz branca (ou outra cor).

CHIP 5050

CHIP 5630

Os modelos de chips LED são identificados por uma numeração de 4 dígitos, que indica o tamanho dos componentes. Podemos afirmar que uma fita de LED 3528 tem LEDs 3.5×2.8mm. Quanto maior for o tamanho do chip, maior é a intensidade da luz emitida por cada chip LED e a Fonte Alimentação de Fita LED / Drive sempre deve acompanhar a potência.
No entanto, nem sempre o maior chip de LED é o mais luminoso. Isso se dá porque o tipo de tecnologia utilizada na fabricação influencia na luminosidade.

Após a escolhido a fita de LED, deve escolher a fonte para que funcione corretamente sem perder a intensidade luminosa ao longo da fita.

Deixe sempre uma folga de 10 a 20% a mais na potência da fonte utilizada, assim você estará protegendo sua fita LED de variações na tenção impedindo que sua fita trabalhe forçada e perca o brilho.

Driver de cálculo para fita de LED

Exemplo:
Fita alimentação 5050 (60 LEDs/metro). 5 metros O cálculo seria: 14,4 W por metro x 5 metros = 72 Watts.
O mais aconselhável seria o uso de uma fonte com mais de 80 Watts para evitar que ela funcione ao máximo.

Fonte Alimentação de Fita LED = Drive

A fita 5630 foge um pouco a regra geral, pois ela ilumina muito pelo seu formato de LED e necessita de mais amperes para chegar no seu resultado de Alto Brilho.
Existem outros tipos de fita LED mais são muito poucos usados. Tais como 6803 rgb, 7020.

Como saber os amperes que sua fonte deve ter?
Exemplo:
Uma fita de 24 watts dividido por 12 volts (saída da fonte) dá uma corrente de 2 amperes.

Contudo considerando a folga de 10% a 20% para não haver sobrecarga especifique uma fonte de 2,5 a 3 amperes. Deixa a fonte no máximo a 5 metros da fita, circuitos em baixa tensão 12V tem muita perda.

Driver de cálculo para fita de LED

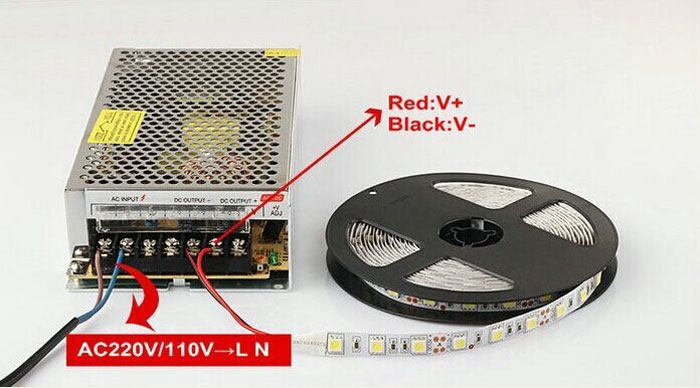

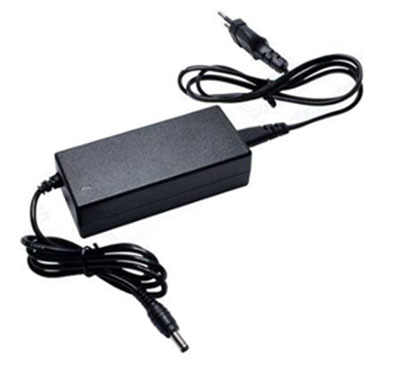

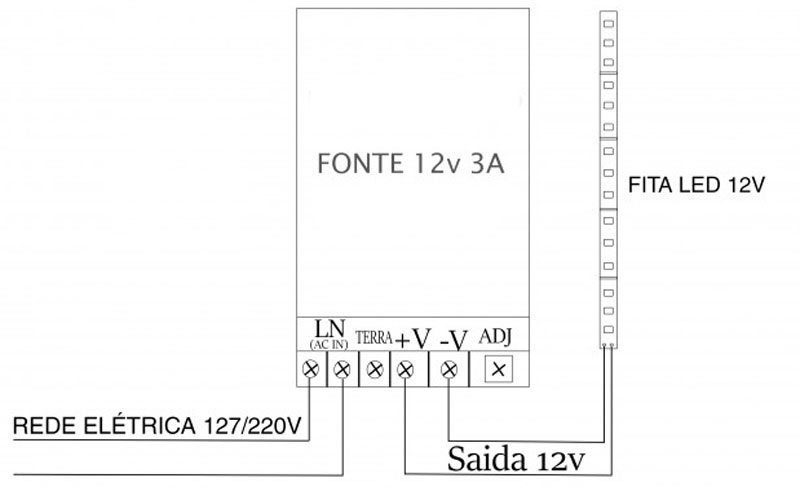

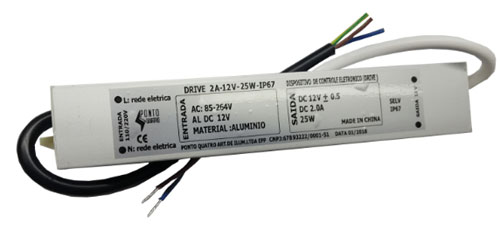

Modelos de fonte mais usados em residências

Driver de cálculo para fita de LED

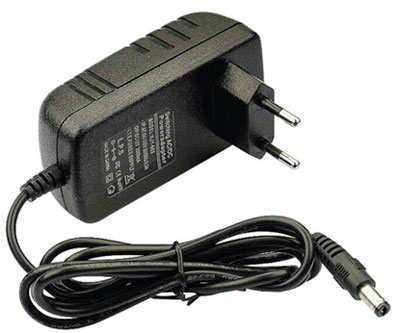

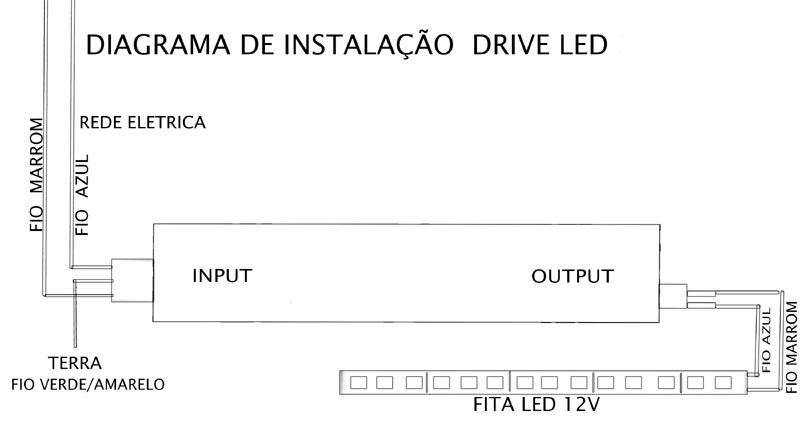

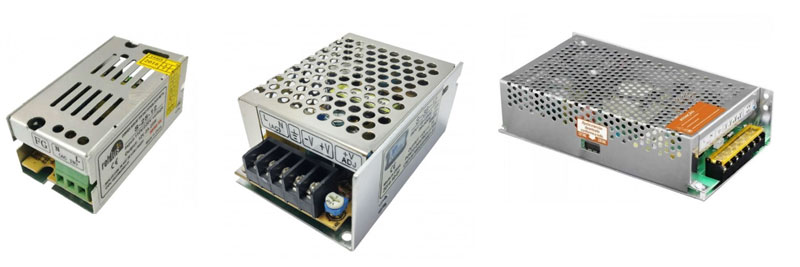

Fonte Chaveada / – Alimentação de Fita LED modelo: eletrônica direta na tomada
