A iluminação, seja ele industrial, comercial ou empresarial, precisa ser bem elaborado e bem estruturado, sempre com o objetivo de poupar recursos e garantir excelente custo benefício a médio e longo prazo.
Por isso, ao desenvolver um projeto de iluminação, é extremamente importante que o profissional responsável se atente ao ângulo de iluminação dos equipamentos e do ambiente.
Sem esse estudo e análise prévia, é possível que o ambiente sofra com má iluminação ou mesmo ofuscamento, dependendo da gravidade do problema.
Pensando em te ajudar, a Lumilandia desenvolveu um conteúdo completo, com tudo o que você precisa saber sobre ângulo de iluminação, sua importância e como identificá-lo em projetos luminotécnicos.
O que é o ângulo de iluminação?
O ângulo de iluminação, também chamado de ângulo de abertura e ângulo de facho, tem um nome bem sugestivo e envolve o raio ou feixe de luz emitido pelos equipamentos, medidos em graus de abertura.
Isso significa que, quando falamos em ângulo de iluminação, consideramos a abertura ou feixe de luz emitido e suas características, como abrangência e intensidade luminosa em LÚMENS.
Saber identificar o ângulo de iluminação dá ao profissional a capacidade de moldar a luz a seu favor e a favorecer o ambiente em pauta, a fim de valorizá-lo e trazer vida a ele.
Alguns ambientes, como os comerciais, demandam feixes de luz com maior abertura, acima de 120°, por exemplo. Para iluminação difusa, ilumina todo o ambiente e proporciona uma iluminação homogênea de acordo com os pontos de iluminação aplicados no projeto luminotécnico.
Existe também a iluminação focal, com luminárias LED que possuem ângulos de distribuição luminosa mais fechado, com 23º ou 38º, são usadas como “peças-chave” para dar destaque em algum produto, atrair a atenção dos clientes ou até mesmo para ressaltar detalhes da arquitetura do local.
Outros cenários, como os industriais, demandam diversos tipos de ângulos de iluminação, de acordo com a necessidade do nível de iluminamento em LUX e a altura para obter uma iluminação dentro das normas técnicas, evitando assim, quaisquer deslizes ou erros humanos por iluminação precária.
Um bom exemplo é a utilização de luminárias LED com abertura de ângulo de 60º ou 90º. Comumente utilizadas para uma iluminação industrial, realiza a iluminação de forma homogênea para facilitar o manuseio de maquinários, leitura de placas de aviso e, consequentemente, aumentar a produtividade e a segurança do colaborador.
Como calcular o ângulo de iluminação?
Para calcular o ângulo de iluminação apropriado devemos medir a altura de fixação das luminárias e a área que deve ser iluminada. Com estas informações, faça o desenho de um triângulo com as medidas em escala e, dessa forma, facilmente conseguirá medir o ângulo de iluminação desejado.Porém há a possibilidade de que este número fique “quebrado” e, por isso, você deve escolher o ângulo de distribuição luminosa mais próximo do resultado obtido.Como, por exemplo, em um caso de iluminação industrial onde a luminária está a 8 metros de altura e precisa iluminar uma área de 9 metros quadrados (4,5 metros de cada lado). Desta forma, teremos o triângulo em escala, conforme mostra a imagem abaixo:
Assim se torna fácil, medir com o transferidor o ângulo resultado deste desenho.

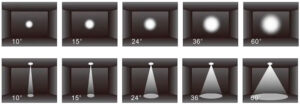

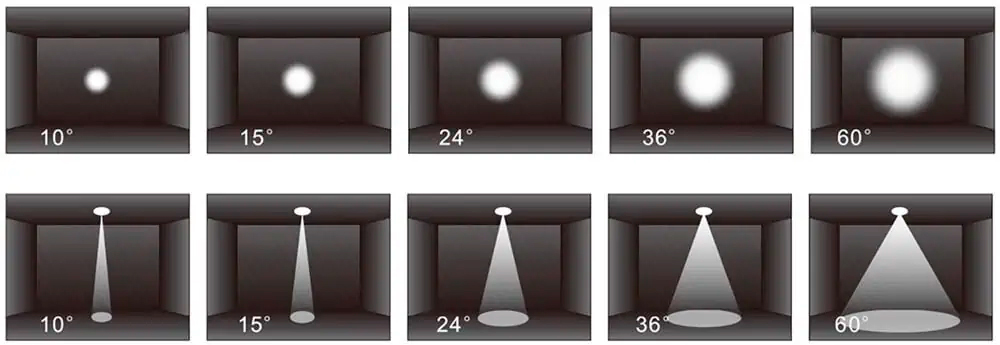

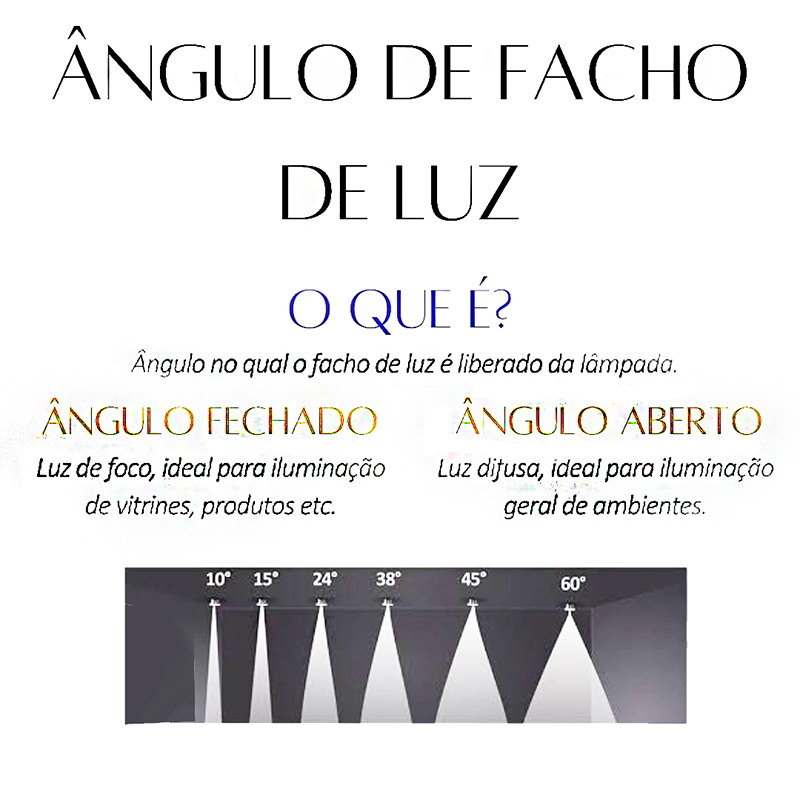

O que é ângulo do facho de luz?
O ângulo de facho de luz é a angulação da abertura da luz emitida por uma fonte luminosa. Em outras palavras, o quanto os fachos de luz emitidos pela mesma fonte luminosa “abrem” em relação a sua origem luminosa.
Vamos usar uma luminária, por exemplo, como o referencial da fonte luminosa: quanto menor a abertura, ou seja, a angulação dos fachos de luz, maior será o foco. Da mesma forma, quanto maior a angulação, menor é o foco da luminária.
O foco irá determinar o quanto a luminária é direcional, semi-direcional ou Omnidirecional. As luzes direcionais têm como função guiar o olhar do observador. Ou seja, elas destacam objetos específicos ou uma fração do ambiente iluminado.
Um bom exemplo é quando penduramos um quadro na parede. Nesse caso, é indicado a utilização da iluminação direcional para dar destaque e realçar a beleza do objeto.
Os conceitos de Ângulo de Facho de luz e Foco são inversamente proporcionais. Com isso, concluímos que as grandezas inversamente proporcionais são aquelas que a alteração em uma causa um efeito proporcional, porém oposto na outra.
O que é o ângulo de abertura de uma luminária LED?
O ângulo de abertura está relacionado ao grau em que uma determinada quantidade de luz é emitida. É imprescindível conhecer o ângulo de abertura das fontes luminosas para proporcionar uma iluminação adequada para o ambiente a ser iluminado.
É importante ter em mente que existe uma variação de ângulos de abertura de acordo com o modelo de luminária. Além disso, é necessário saber o ângulo de abertura da fonte luminosa da luminária para projetar uma iluminação adequada as necessidades exigidas para as atividades que serão desenvolvidas nesse ambiente.

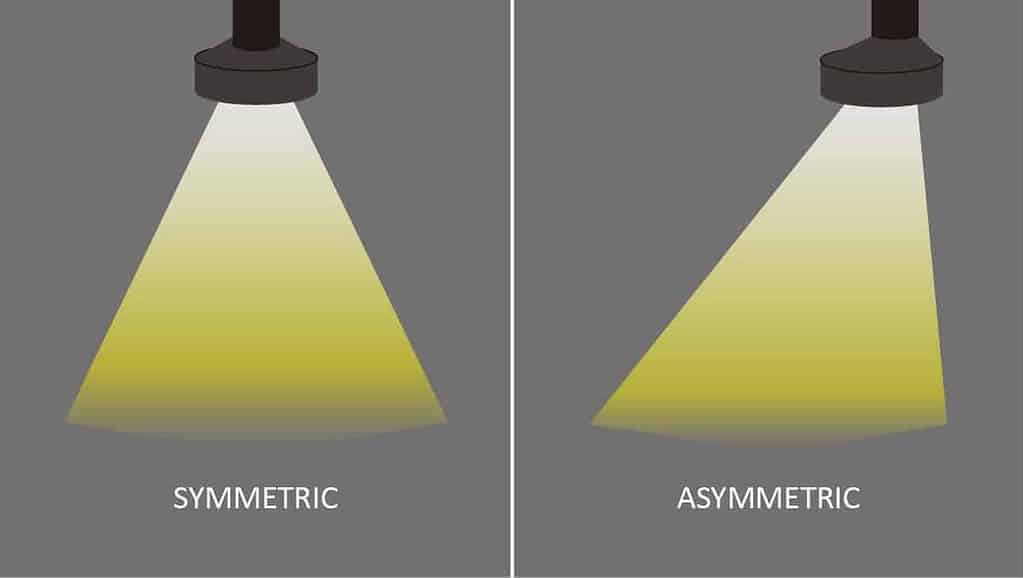

O que é o ângulo simétrico?
Veja abaixo um exemplo de luminária com ângulo simétrico:
O que é o ângulo assimétrico ou facho corredor?
O ângulo assimétrico, por sua vez, é obtido quando os 2 eixos não emitem luz na mesma angulação e, desta forma, é representado por 60º x 110º.
Tanto os ângulos simétricos quanto os assimétricos são utilizados de acordo com a geometria do local e o objetivo de iluminação a ser atingido.
Veja abaixo um exemplo de luminária com ângulo assimétrico:
Luminária LED representando o que é o ângulo assimétrico
Para que serve o ângulo de iluminação?
Agora que você já entendeu o que é o ângulo de iluminação, precisa saber qual a aplicação do ângulo de iluminação em empresas e indústrias, por exemplo.

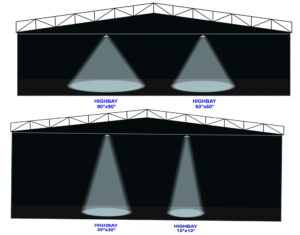

Na ilustração abaixo, está representado duas luminárias com pé direito de 8 metros e 21.000 lúmens. Porém, possuem ângulos de iluminação distintos, o que gera na iluminação uma entrega de quantidade de LUX diferentes. No exemplo, a luminária LED com ângulo de 90º, consegue refletir uma luz direcionada no ponto focal, transmitindo 180 LUX; já a luminária LED com ângulo de 120º, possui iluminação mais distribuída, transmitindo 140 LUX.
O ângulo de iluminação serve ao projetista para amplificar seu desempenho. Imagine este profissional projetando uma iluminação de um corredor de porta pallets de 14 metros de altura com 3 metros de largura.
Neste caso, se o projetista usar aquelas luminárias de luz difusa com 120 a 160 graus de ângulo de iluminação, pouca luz será incidida para o centro do corredor, onde realmente importa.
Assim, será muito difícil atender o iluminamento exigidos, mesmo com o aumento no número de luminárias, com o objetivo de cumprir a norma NHO11 com a quantidade de LUX ideias para este local. Por isso, o projetista faz a simulação digital do melhor ângulo de iluminação para atender o nível de iluminamento dentro da geometria do local.
Com essa simulação, é possível garantir que a distribuição da luz nos ambientes seja ideal, sem discrepâncias ou geração de incômodos visuais prejudiciais, como ofuscamento.
Qual é a importância do ângulo de iluminação?
Garantir o ângulo de iluminação adequado é essencial para evitar problemas, acidentes e até mesmo prejuízos à saúde e produtividade a longo prazo.
O ângulo de iluminação adequado irá direcionar a luz para onde é realmente necessário, evitando assim desperdícios, redução do consumo de energia e aumento do conforto visual.
Afinal, imagine uma indústria com diversos maquinários pesados, por exemplo, que não tem uma iluminação correta. O resultado poderia ser trágico, desde as margens de falhas ao manusear os equipamentos até a produtividade dos funcionários comprometida devido ao desconforto à exposição da luz.
Como saúde ocupacional e produtividade devem ser os pilares de qualquer negócio ou instituição, fazer uso do ângulo de iluminação adequado para regular as luzes do ambiente é essencial e não pode ser negligenciado.
Itens que vão proporcionar uma iluminação dentro da normativa para cada diferente local de aplicação como, por exemplo:
- Diferentes ângulos para diferentes alturas;
- Refletores com lentes e ângulos de longo alcance;
- Lentes para homogeneizar a iluminação;
- Ângulos assimétricos para aplicações de destaque ou de local com geometrias retangulares;
- Ângulo de iluminação fechado para marcações arquitetônicas como destaque de objetos ou mesmo marcação do caminho a ser seguido.
Do mesmo modo, é necessário que a fonte luminosa escolhida seja adequada e fiel ao ângulo de iluminação medido, é importante ressaltar que algumas luminárias podem não ser 100% correspondentes e acarretar em erros para a estratégia luminotécnica.
Por isso, deve-se investir em luminárias de LED, que são totalmente fiéis ao seu ângulo de iluminação.
Vale a pena investir em materiais de qualidade, como as luminárias LED de 5 anos de garantia da Luter LED, disponíveis em diversos modelos para atender às mais específicas necessidades, diferentemente de outros modelos presentes no mercado.
Quais são os principais ângulos de iluminação utilizados?
Existem vários ângulos de iluminação que podem ser utilizados, dependendo do objetivo e do tipo de ambiente ou objeto que está sendo iluminado. Alguns dos principais ângulos de iluminação utilizados estão listados abaixo. Confira!
0 grau
A iluminação direta é obtida quando a fonte de luz é posicionada perpendicularmente à superfície, criando um ângulo de iluminação de 0 grau. Essa iluminação é frequentemente usada para realçar texturas e criar sombras fortes.
30 graus
Um ângulo de iluminação de 30 graus é frequentemente usado para iluminação geral, destacando a maioria das áreas sem criar sombras muito escuras.
45 graus
Um ângulo de iluminação de 45 graus é comumente usado para iluminar paredes e obras de arte. Ele cria sombras mais suaves do que a iluminação direta, mas ainda realça as texturas.
60 graus
Um ângulo de iluminação de 60 graus é muito usado para iluminação de destaque, como em vitrines de lojas e exibições de arte. Ele cria sombras mais suaves do que a iluminação de 45 graus e realça as cores de forma mais eficaz.
90 graus
A iluminação de cima para baixo é obtida quando a fonte de luz é posicionada perpendicularmente à superfície, criando um ângulo de iluminação de 90 graus. Esse tipo de iluminação é usado para destacar objetos e criar uma aparência dramática, mas pode criar sombras mais escuras.
120 graus
A luz é emitida em um ângulo amplo, o que a torna adequada para iluminar grandes áreas, como salas amplas ou espaços externos. O ângulo de iluminação de 120 graus é comumente encontrado em lâmpadas de LED e em luminárias de teto ou parede.
Esses são apenas alguns exemplos de ângulos de iluminação comuns. O ângulo exato usado pode variar dependendo da aplicação específica e das preferências do projetista.
Os ângulos de Iluminação e os Projetos Luminotécnicos
Como você já pôde perceber, os ângulos de iluminação são uma parte indispensável dos projetos luminotécnicos, já que precisam ser identificados e devidamente ajustados para alcançar bons resultados no projeto como um todo.
A escolha de luminárias com lentes ópticas avançadas permite o melhor ângulo de iluminação para o direcionamento da luz de acordo com a necessidade do ambiente.
Com equipe altamente qualificada e transparente com os clientes, além de oferecer sempre os melhores equipamentos, como luminárias LED de diferentes modelos e aplicações, com com o diferencial de possuir todas suas luminárias com 5 anos de garantia.
O que acha de contar com a ajuda de quem entende do assunto para desenvolver o seu projeto luminotécnico, 100% GRATUITO e auxiliá-lo na medição dos ângulos de iluminação dos seus ambientes? Basta entrar em contato conosco e solicitar seu orçamento!
Conte com a ajuda da Lumilandia para garantir um projeto luminotécnico de qualidade!
Conclusão
Percebeu como é essencial manter o equilíbrio luminoso nos projetos através dos ângulos de iluminação corretos? Não basta apenas saber quais são os ângulos ideais, mas entender como aplicá-los em cada ambiente.
Tudo o que você precisa é informação de qualidade e direcionamento específico de quem entende do assunto para compreender os temas relacionados ao universo da iluminação técnica.
Se você gosta desse tipo de conteúdo, basta continuar acompanhando o nosso Blog, que já tem temas como ofuscamento, temperatura de cor e eficiência energética. Vale a pena conferir!
